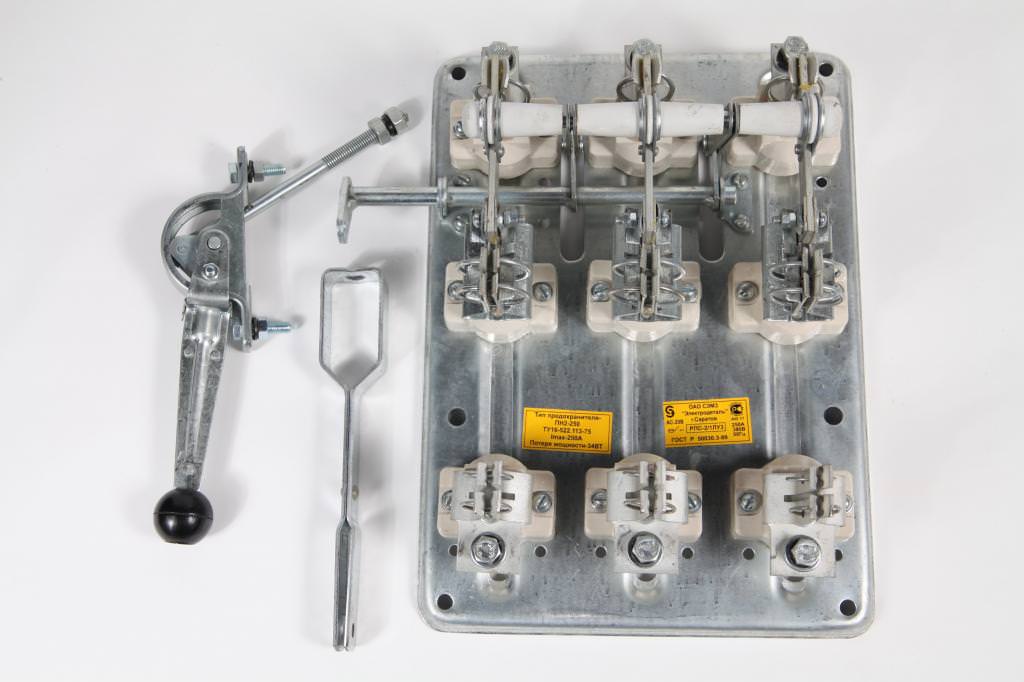

Рубильник РПС – 2Л

Рубильник – это механический рычаг с ручным управлением с двумя коммутационными положениями (включен, выключен), открытыми токонаправляющими элементами и клиновой контакт-деталью (нож, проникающий в пружинящие губки)

Характеристики рубильника типа РПС-2Л:

Ток номинальный, А: 250

Максимальное количество и сечение кабеля присоединяемых к одному выводу: рубильники – 2х70, предохранители – 2х70

Технические параметры:

• Максимальное напряжение сети, при котором может эксплуатироваться рубильник Ue: 380 вольт
• Рабочий ток le: 100,250,400 ампер
• Стабильная работа с частотой переменного тока в 50Гц
• Уровень защиты по ГОСТу 14254-IP00
• Возможность эксплуатации в условиях умеренного макроклимата в крытом помещении без регулировки температурного режима (У3) по ГОСТу 15150
• Эксплуатационный режим: длительный
• Класс предотвращения поражения электрическим зарядом по ГОСТу 12.2.007.0: 0
• Значения условного тока при коротком замыкании: 100ампер – 20 килоампер (250-20, 400-30)
• Износоустойчивость механизма аппарата: не менее 2500 циклов «ВО»

Обозначенная включающая и выключающая работоспособность рубильника в электроцепях переменного тока с уровнем напряжения в 1,05 Ue, показателем мощности 0,95 – не менее 10 срабатываний «включено-отключено» (ток равен 1,5 le для аппарата 250 и 400 ампер)

Выносливость при применении в электроцепях с переменным током, номинальным напряжением и показателем мощности 0,95 – не менее 500 срабатываний «включено-отключено» (ток равен 0,5 le для аппарата 250 и 400 ампер).
